Номограмма для определения объединенного показателя буримости

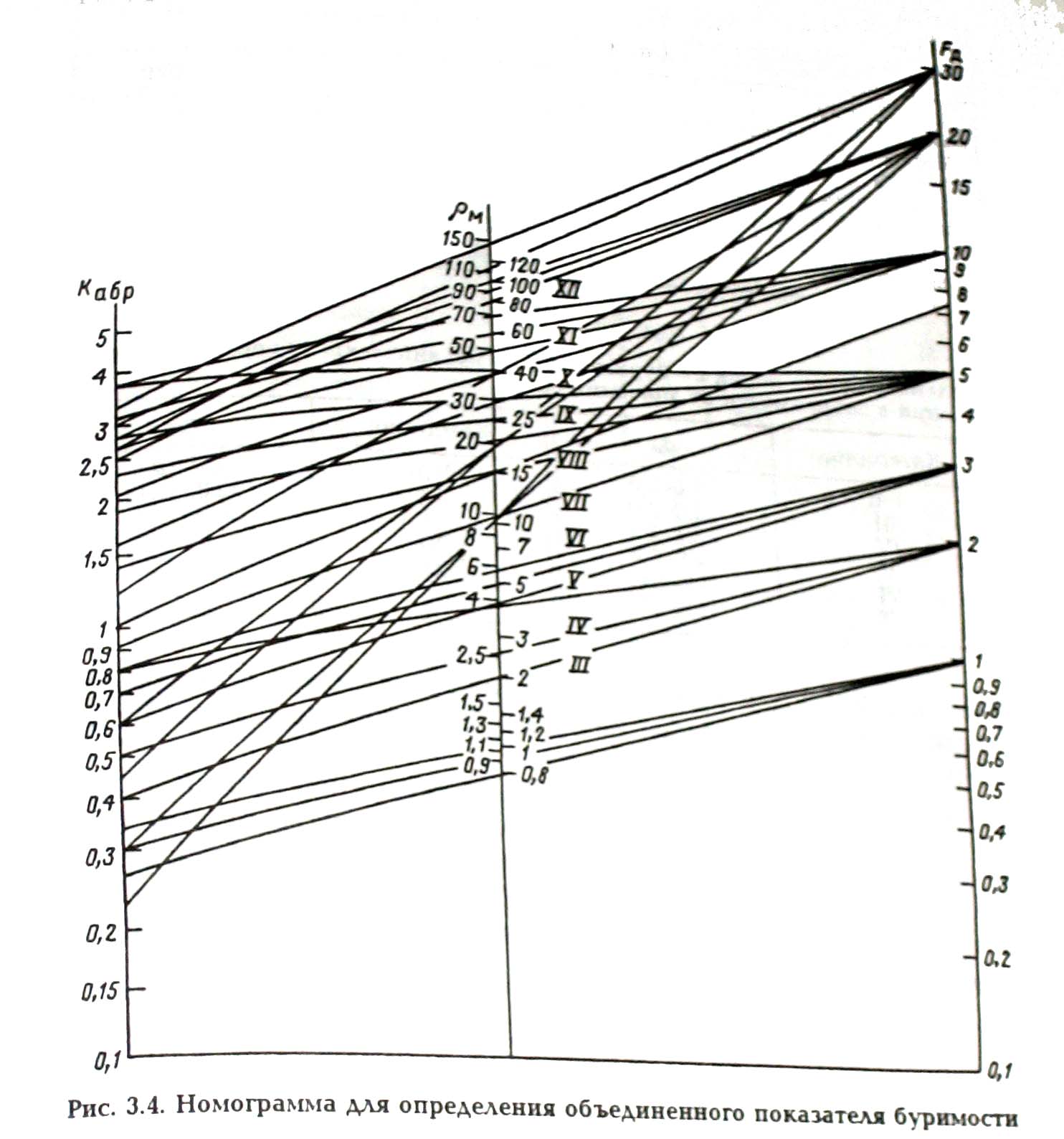

Рис. 3.4.

На рис. 3.4 показан пример определения категории буримости пород: значения F_д = 7,5 и K_абр = 1 откладываются на соответствующих осях номограммы и соединяются линией, точка пересечения которой с осью ρ_м дает значение ρ_м = 15, что соответствует VIII категории буримости горных пород (см. табл. 3.3). Для практического использования номограмму рекомендуется перенести на твердую основу (пластик, картон и т.п.).

При отсутствии приборов для определения F_д и K_абр для предварительного суждения о свойствах пород можно воспользоваться табл. 3.4, в которой приведены характеристики основных типов горных пород, полученные на основе обобщения технологического опыта и используемые на практике в качестве отраслевого стандарта.

"Разведочное бурение" / А.Г. Калинин, О.В. Ошкордин, В.М. Питерский, Н.В. Соловьев, "Недра" М 2000
