5. ПРОЕКТИРОВАНИЕ КОНСТРУКЦИИ СКВАЖИНЫ (часть 3)

Диаметр выбранных обсадочных колонн определяем в направлении снизу вверх. Для прохождения коронки диаметром 59 мм минимальный наружный и внутренний диаметры обсадных труб должны составлять 73 и 65,5 мм соответственно. Принимаем трубы этого размера. Для гарантированного спуска таких труб в набухающих породах проектируем бурение породоразрушающим инструментом диаметром 93 мм. Тогда наружный и внутренний диаметры направляющей трубы будут иметь размер 108 и 99,5 мм соответственно, что обеспечивает прохождение коронок диаметром 93 мм. Бурение под указанную трубу необходимо вести породоразрушающим инструментом диаметром 112 мм на глубину не менее 4 м.

При бурении поисково-разведочных скважин в неизученных геологических условиях необходимо предусмотреть резервный диаметр 76 мм. Породоразрушающим инструментом этого диаметра можно разбуривать ствол в случае осложнений. Тогда диаметры (внутренний и наружный) обсадных колонн будут соответственно 89/81 мм и 127/118 мм. Диаметры скважин под эти колонны соответственно 112 и 132 мм.

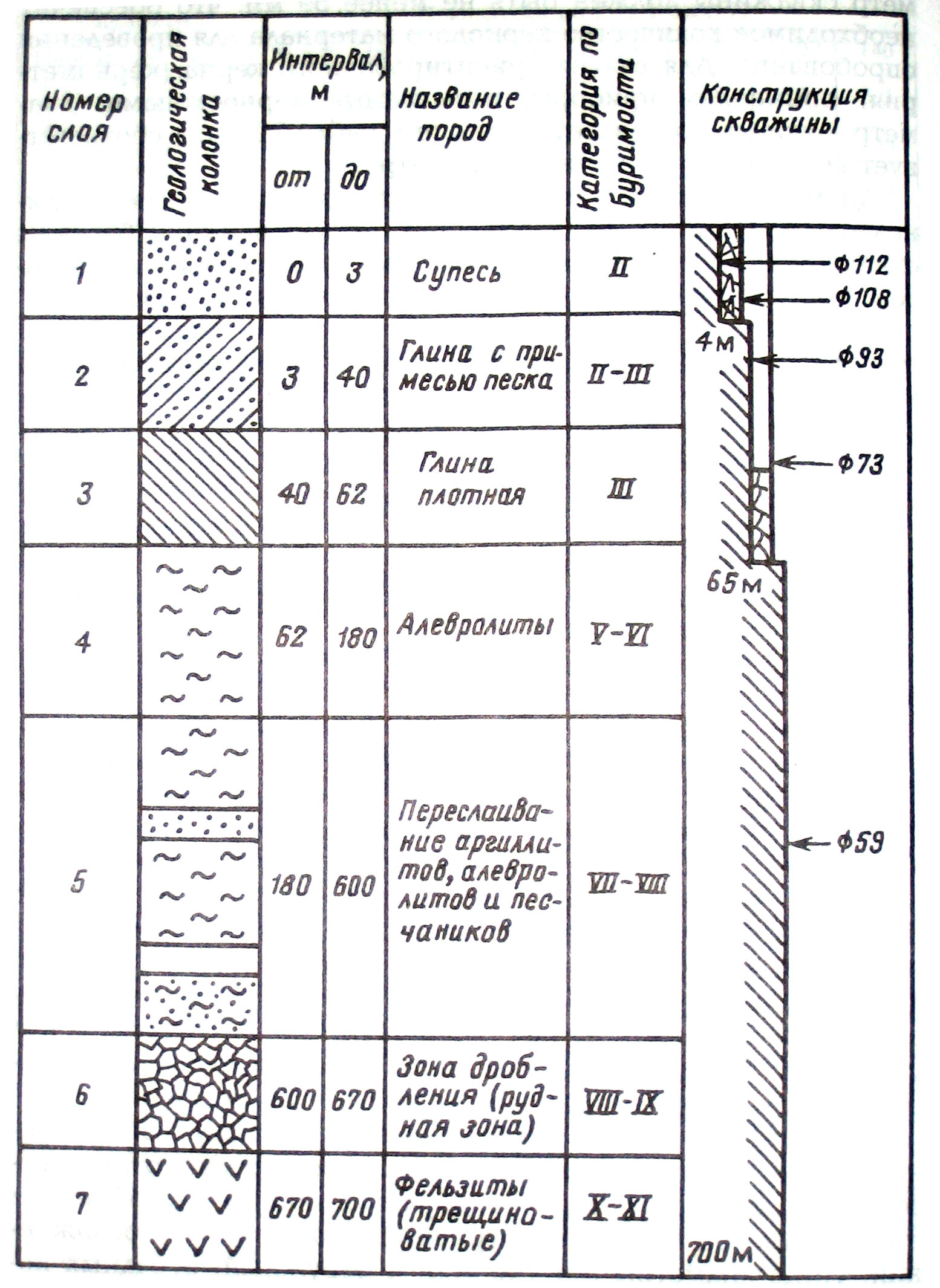

Типовая конструкция скважины для данных условий приведена в табл. 5.4.

Таблица 5.4

Рекомендуемые конструкции скважин для основных видов полезных ископаемых

Профессором Е.А. Козловским предложена система кодирования конструкций скважин.

Выделено четыре основных типа конструкций скважин - А, Б, В и Г, конечный диаметр которых равен соответственно 59, 76, 93 и 112 мм. Каждый тип конструкции в зависимости от количества колонн обсадных труб, опускаемых в скважину, подразделяется на подтипы I , II, III , IV и т.д., порядковый номер которых соответствует числу колонн.

В скобках указывается глубина спуска обсадных колонн. Число изменений диаметра скважины фиксируется индексами «а», «б», «в», «г», и т.д., соответствующими одному, двум, трем, четырем и т.д. ступеням изменения диаметра. Глубина бурения каждым типоразмером инструмента указывается в скобках после буквенного индекса: «а» (l1), «б» (l1 , 12), «в» (l1 , l 2, l3).

В качестве примера запишем шифр скважины с конечным диаметром 76 мм, двумя колоннами обсадных труб (первая спускается на 40 м, вторая - на 1700 м), ступенчатым стволом с изменением диаметра на глубине 170 и 300 м: Б П (40, 170) б (170, 300).

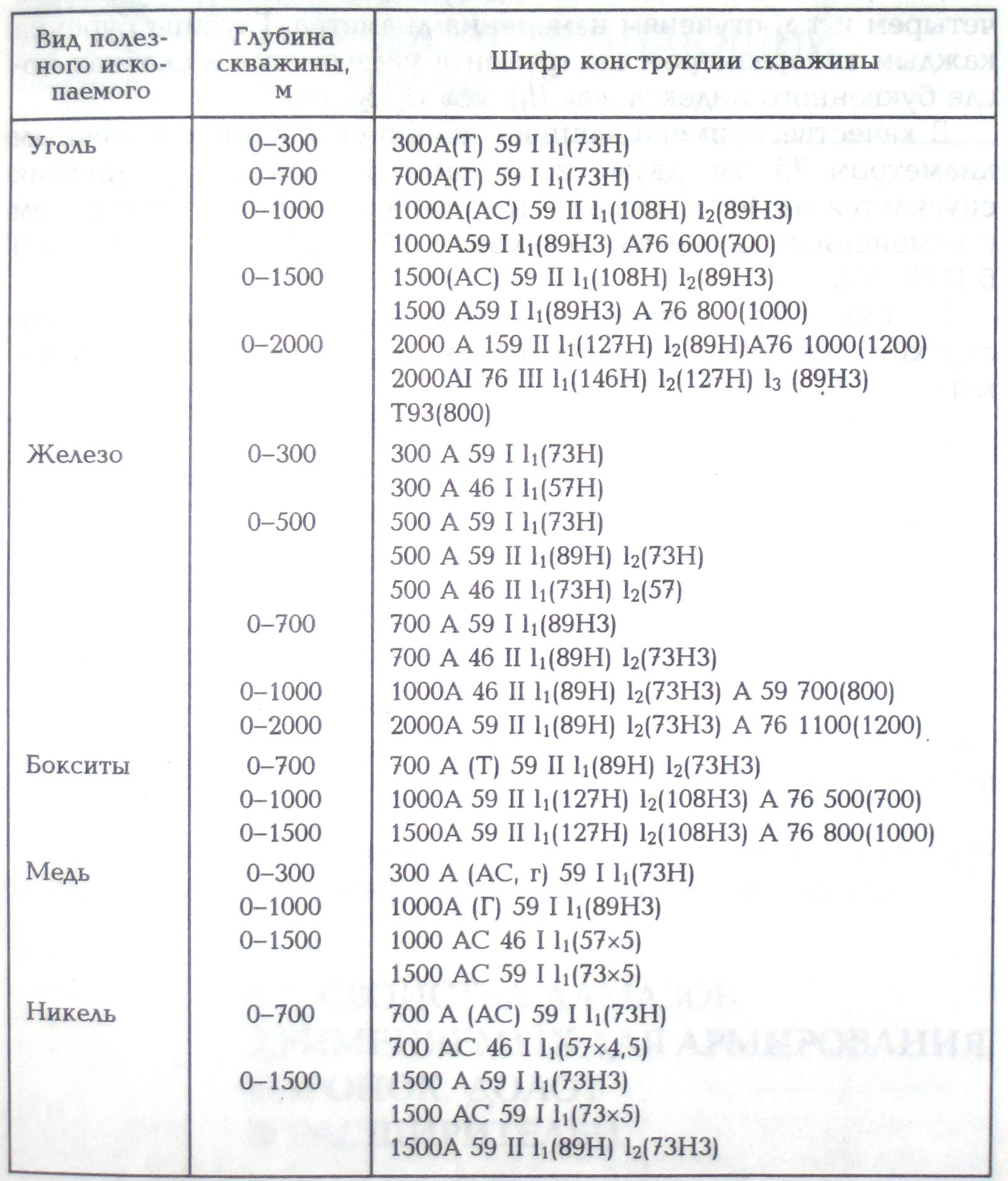

В табл. 5.5 приведены рекомендуемые типовые конструкции скважин для различных видов полезных ископаемых.

Таблица 5.5

"Разведочное бурение" / А.Г. Калинин, О.В. Ошкордин, В.М. Питерский, Н.В. Соловьев, "Недра" М 2000
