6.2. АЛМАЗНЫЕ БУРОВЫЕ КОРОНКИ

Алмазный породоразрушающий инструмент характеризуется следующими конструктивными элементами: конструкцией корпуса коронки, формой торца коронки, размерами по внутреннему и наружному диаметрам, свойствами матрицы, размерами объемных и подрезных алмазов, их качеством, схемой расположения алмазов, насыщенностью ими матрицы, характером и геометрическими параметрами промывочной системы.

Корпус алмазной коронки изготавливают из углеродистой стали марки 20 или 30 по ГОСТ 1050-74. Длина корпуса коронки зависит от типа колонковых труб, применяемых для бурения. Для одинарных колонковых труб выпускаются алмазные коронки со стандартным корпусом. Алмазные коронки с удлиненным корпусом применяют в некоторых конструкциях двойных колонковых труб и комплексах ССК и КССК.

Конструкция стандартного корпуса коронки показана на рис. 6.1, а.

В табл. 6.10 приведены основные размеры коронок, применяемых с одинарными колонковыми трубами.

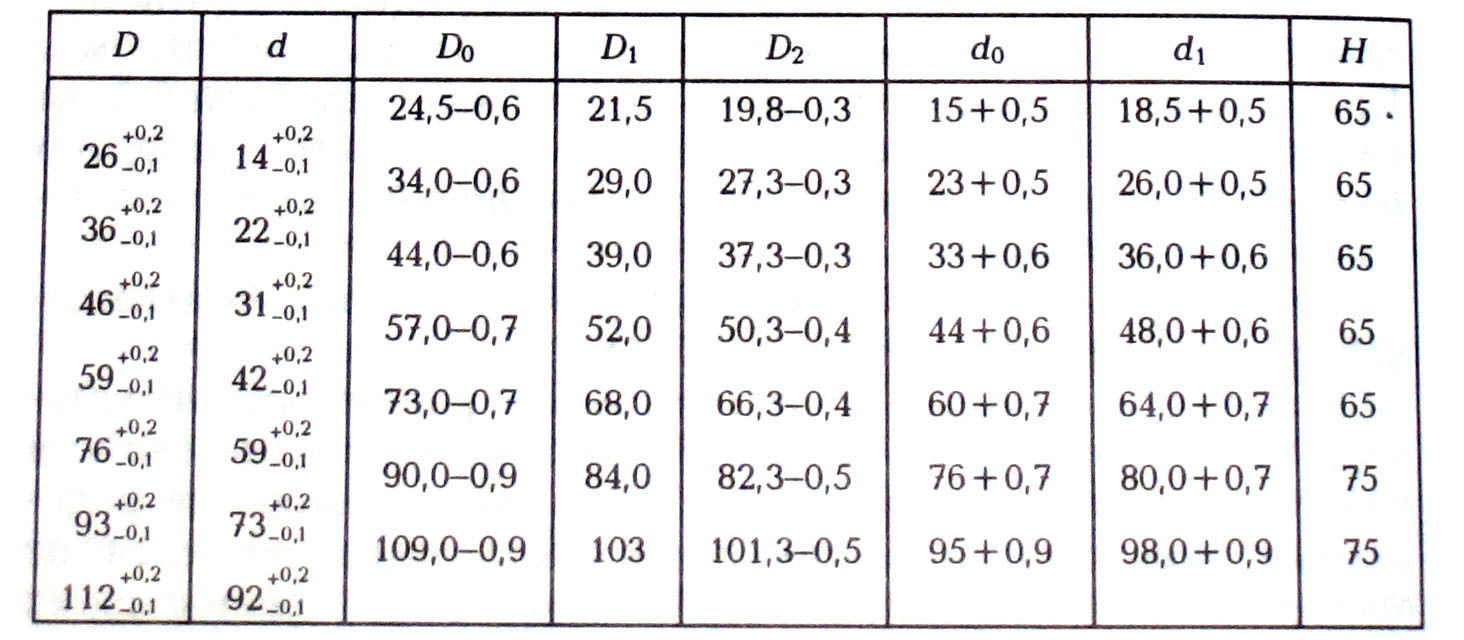

Таблица 6.10

Основные размеры (в мм) алмазных коронок для одинарных колонковых труб

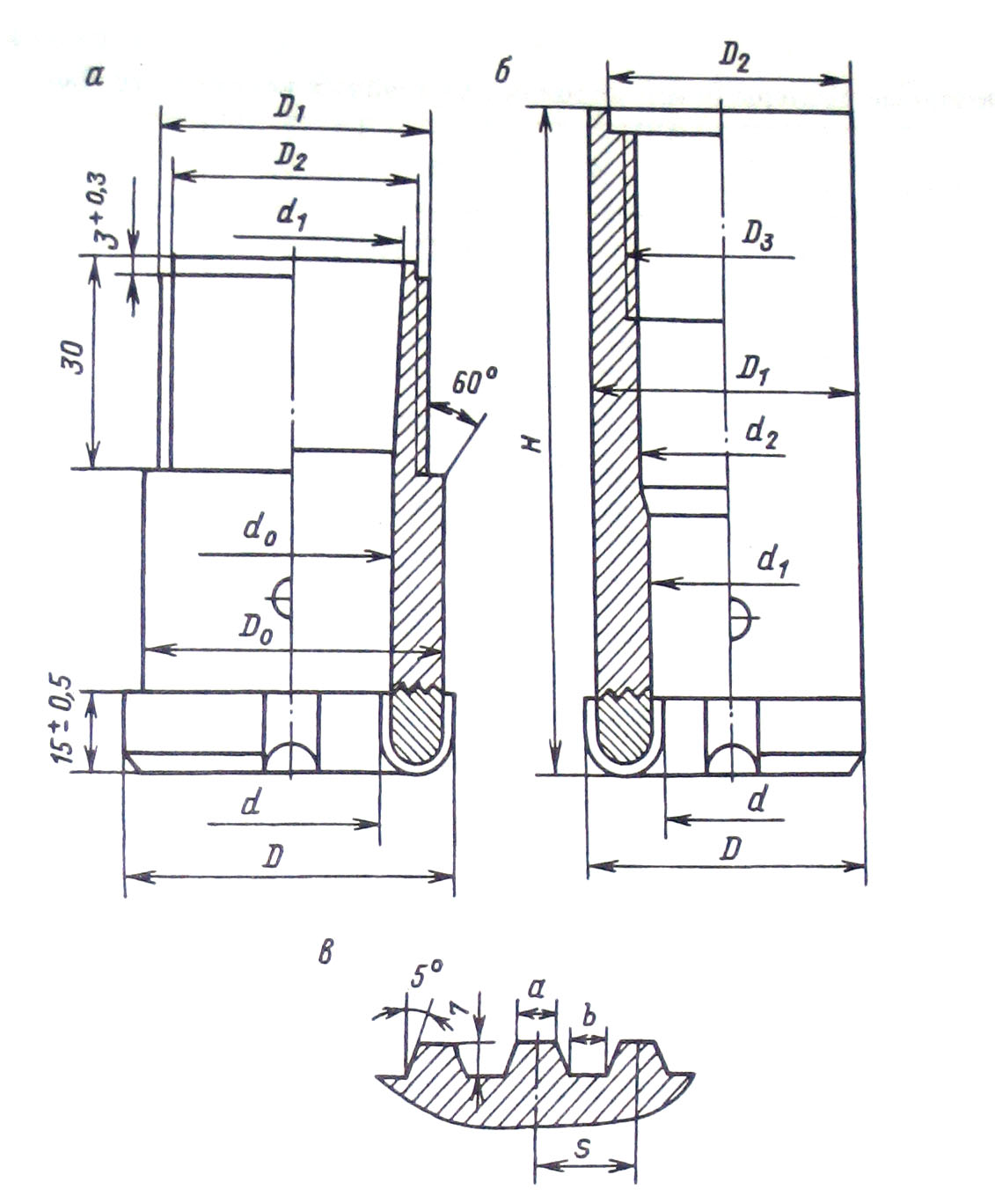

Рис. 6.1. Конструкция корпуса алмазной коронки

а, б - корпус коронки соответственно для одинарных и двойных колонковых труб; в - профиль резьбы

Конструкция корпуса коронок для двойных колонковых труб показана на рис. 6,1, б. В табл. 6.11 приведены основные размеры этих коронок.

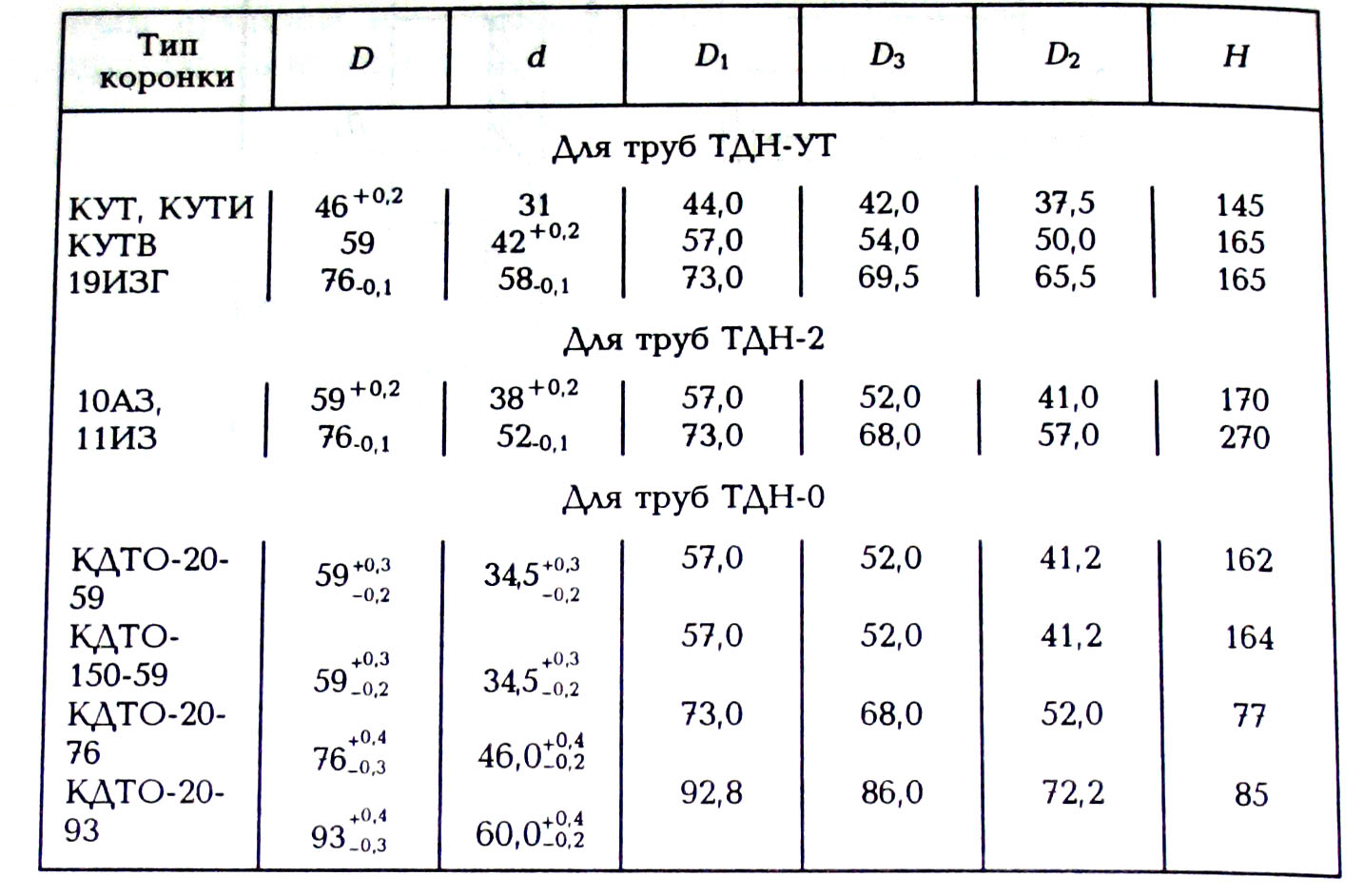

Таблица 6.11

Основные размеры (в мм) коронок для двойных колонковых труб

Коронки для одинарных колонковых труб снабжены наружной присоединительной резьбой, длина резьбы 30 мм. Коронки для двойных колонковых труб имеют внутреннюю присоединительную резьбу, длина резьбы 40 мм. Основные требования к резьбе при производстве коронок следующие:

• соосность резьбы с корпусом коронки и патрицей;
• полная концентричность резьбовой и режущей части коронки;
• на конце резьбы должна быть коническая выточка;
• шаг резьбы s = 4 мм, угол наклона сторон профиля 5°, рабочая высота витка t = 0,75 мм, ширина витка а = 1,922 мм, ширина впадины b = 1,934 мм, допустимые отклонения ширины витка -0,12 мм, а впадины +0,12 мм (рис. 6.1, в).

"Разведочное бурение" / А.Г. Калинин, О.В. Ошкордин, В.М. Питерский, Н.В. Соловьев, "Недра" М 2000
