ТВЕРДОСТЬ МАТРИЦЫ

Матрица представляет собой металлокерамическое кольцо, в котором закреплены алмазы. Она припаивается к стальному корпусу коронки. Матрица служит для закрепления алмазов, отвода тепла, возникающего в процессе бурения, а также для своевременного обнажения алмазов при бурении.

Материал матрицы обладает меньшей твердостью, чем алмаз и изнашивается частицами разбуренной породы быстрее, обнажая алмазы. Сильнообнаженные алмазы могут выпасть из матрицы, сколоться и не выполнить работы по разрушению породы. При недостаточном обнажении алмазы слабо внедряются в породу, и коронка не разрушает породу. Необходимая степень обнажения алмазов регулируется износостойкостью матрицы. В твердых абразивных породах применяются коронки с более твердой матрицей, чтобы предотвратить преждевременное обнажение алмазов. В малоабразивных породах матрица изнашивается медленнее, поэтому в таких породах применяют коронки с более мягкими матрицами, меньшей износостойкости.

По твердости матрицы делятся на стандартные, твердые и сверхтвердые. Матрицы этих типов отличаются друг от друга твердостью, измеряемой по прибору Роквелла (отсчет по шкале С в единицах HRC ). В табл. 6.12 приведена классификация алмазосодержащих матриц.

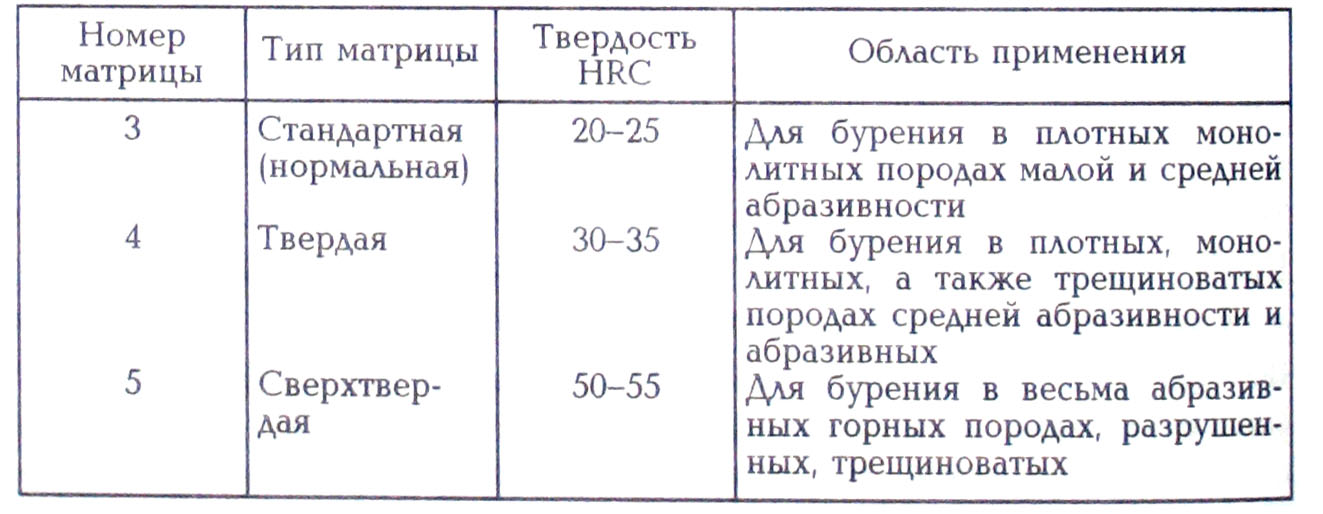

Таблица 6.12

Классификация матриц алмазных коронок

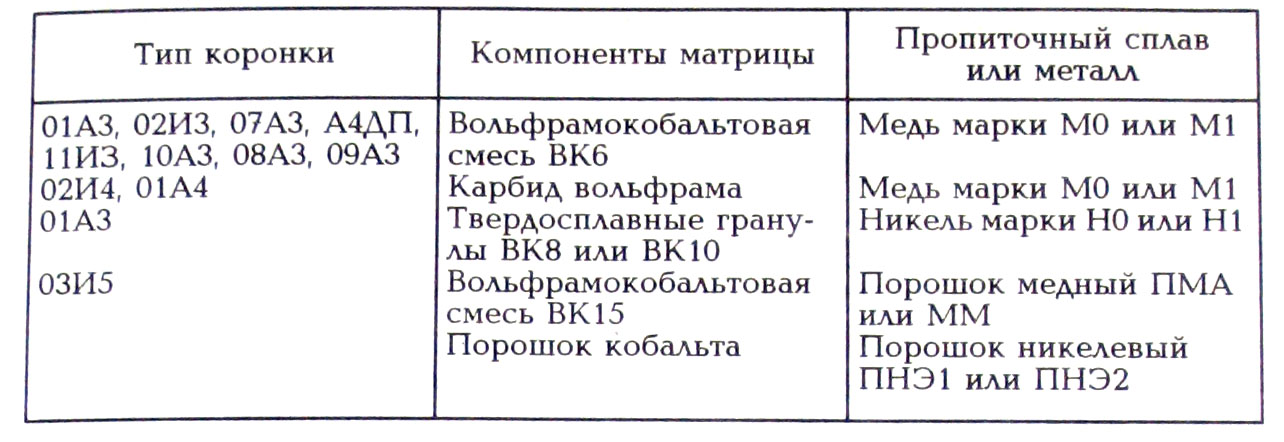

Таблица 6.13

Материалы, применяемые при изготовлении матриц

Перечисленные выше матрицы применяются в серийных коронках. Опытные партии коронок имеют твердость матрицы менее HRC 20, мягкие и очень мягкие матрицы имеют твердость соответственно HRC 15-20 и HRC 10-15.

Износостойкость матрицы имеет особое значение в импрегнированных коронках, в которых алмазы располагаются в 10-15 слоев. В этом случае коронка работает по принципу самозатачивания, по мере износа матрицы в работу вступает новый обнаженный слой. Износостойкость и твердость матрицы зависит от компонентов, составляющих матрицу. В табл. 6.13 приведены состав компонентов матриц и пропиточного сплава матриц для коронок. Компонентами матриц для долот типа 16АЗ и всех типов расширителей являются твердосплавные гранулы ВК6 или ВК10.

"Разведочное бурение" / А.Г. Калинин, О.В. Ошкордин, В.М. Питерский, Н.В. Соловьев, "Недра" М 2000
