ИНДЕКСАЦИЯ АЛМАЗНЫХ КОРОНОК

Выпускается много различных марок алмазных коронок, поэтому для определения типа коронки, свойств матрицы и характеристики алмазов каждая коронка имеет свой индекс, который наносится на корпус коронки. Ниже приводятся сведения об отдельных индексах и их значениях.

Первые две цифры 01; 02; 03 и т.д. обозначают порядковый номер конструкции коронки.

Буква после первых цифр обозначает тип коронки: А - однослойная, И - импрегнированная.

Цифра после буквы: 3, 4, 5 - твердость матрицы: 3 - стандартная, 4 - твердая, 5 - сверхтвердая.

Буква после цифры, обозначающей твердость матрицы, -сорт и качество объемных алмазов: Б, В, Г, У, Н, Т, Е, К, Л, Д, Ц, X, Ш, П, Р (табл. 6.14).

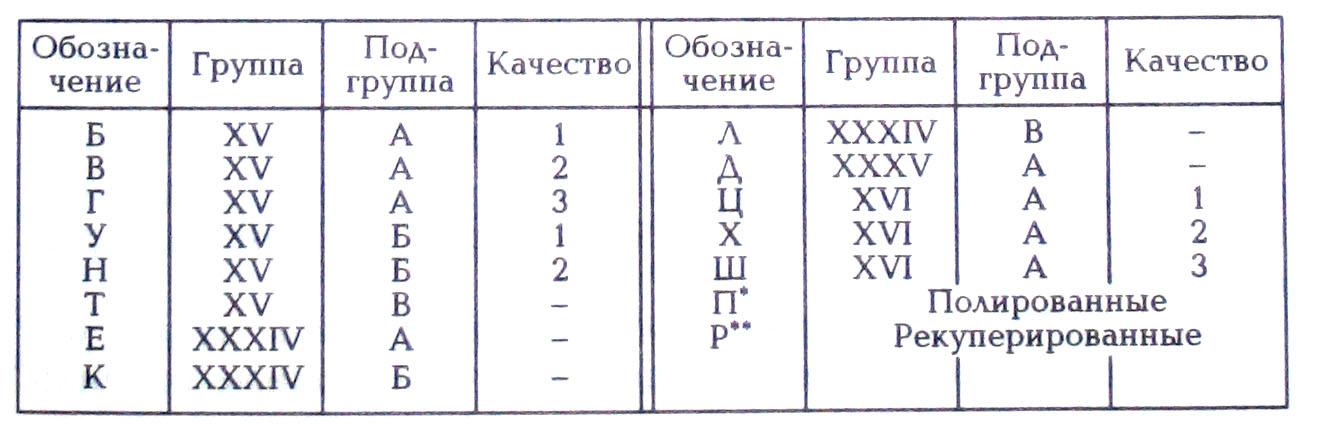

Таблица 6.14

Цифра после буквы, обозначающей качество и сорт алмазного сырья - 2, 5, 8, 10, 20, 30, 40, 50, 60, 90, 120, 200, 300, 400, 600, - нижний предел зернистости объемных алмазов, применяемых в коронке, шт/кар.

Буквы после цифр обозначают сорт и качество подрезных алмазов.

Цифра после буквы - зернистость подрезных алмазов, шт/кар.

Потом обозначается номер коронки. Буквы после номера -товарный знак завода-изготовителя. Цифры после букв товарного знака указывают квартал, в котором выпущена коронка.

Пример расшифровки индексации коронки: 01АЗД60К40 № 7282-60 АИЛ.

01 - конструкция коронки, А - однослойная; 3 - нормальная матрица HRC 20-25, Д - объемные алмазы дробления, 60 - зернистость объемных алмазов, шт/кар, К - подрезные алмазы овализованные, 40 - зернистость подрезных алмазов, шт/кар, № 7282-60 - заводской номер коронки, АИ - изготовлена на Кабардино-Балкарском заводе алмазных инструментов, 1-1 квартал.

По способу размещения алмазов в матрице алмазные коронки делятся на однослойные и импрегнированные. В однослойных коронках алмазы уложены в один слой по определенной схеме. В импрегнированных коронках алмазы достаточно равномерно распределены в объеме матрицы за счет процесса гранулирования алмазов, покрытых глицерином или касторовым маслом с последующей засыпкой порошка шихты. Порошок шихты прилипает к зернам алмаза и образует вокруг каждого зерна порошковый слой, обеспечивающий равномерное распределение алмазов в матрице.

"Разведочное бурение" / А.Г. Калинин, О.В. Ошкордин, В.М. Питерский, Н.В. Соловьев, "Недра" М 2000
