ОДНОСЛОЙНЫЕ КОРОНКИ С ВЫСТУПАЮЩИМИ АЛМАЗАМИ

Техническая характеристика однослойных коронок с выступающими алмазами приведена в табл. 6.15.

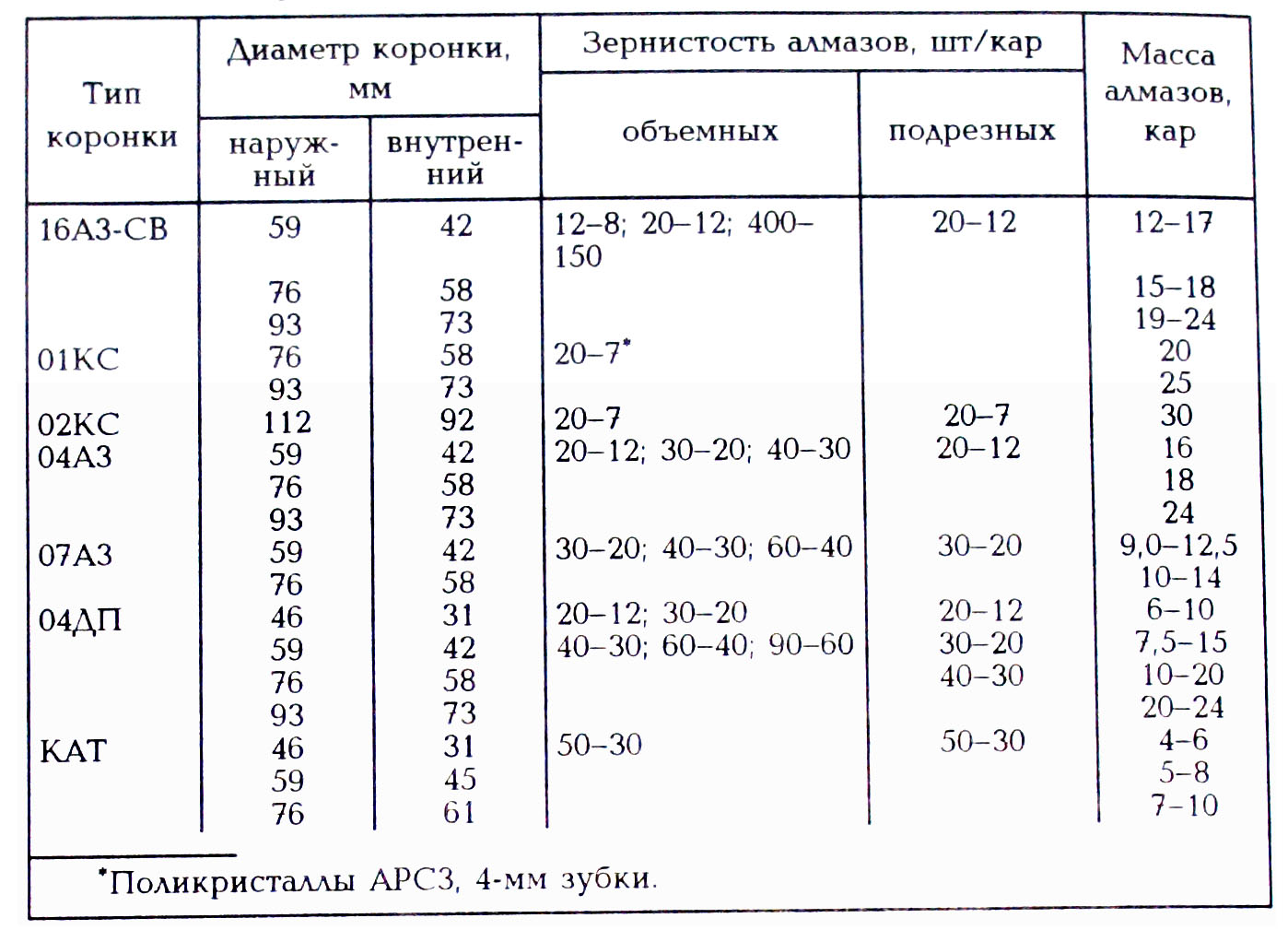

Таблица 6.15

Техническая характеристика коронок с выступающими алмазами

Коронка 04АЗ предназначена для бурения в малоабразивных плотных монолитных породах VII-VIII категорий по буримости. Коронка имеет нормальную матрицу HRC 20-25. В качестве объемных алмазов используются алмазы с зернистостью от 20-12 до 40-30 шт/кар. Зернистость подрезных алмазов 20-12 шт/кар.

Коронки с синтетическими алмазами 01КС, 02КС, КСК предназначены для бурения пород VI-VII и частично VIII категорий по буримости. Коронки имеют твердую матрицу HRC 31-40. По торцу они армируются зубцами из синтетических поликристаллов СВСП (в коронках КСК алмазами АРС4), а в качестве подрезных используются дробленые спеки АРС и АРС4.

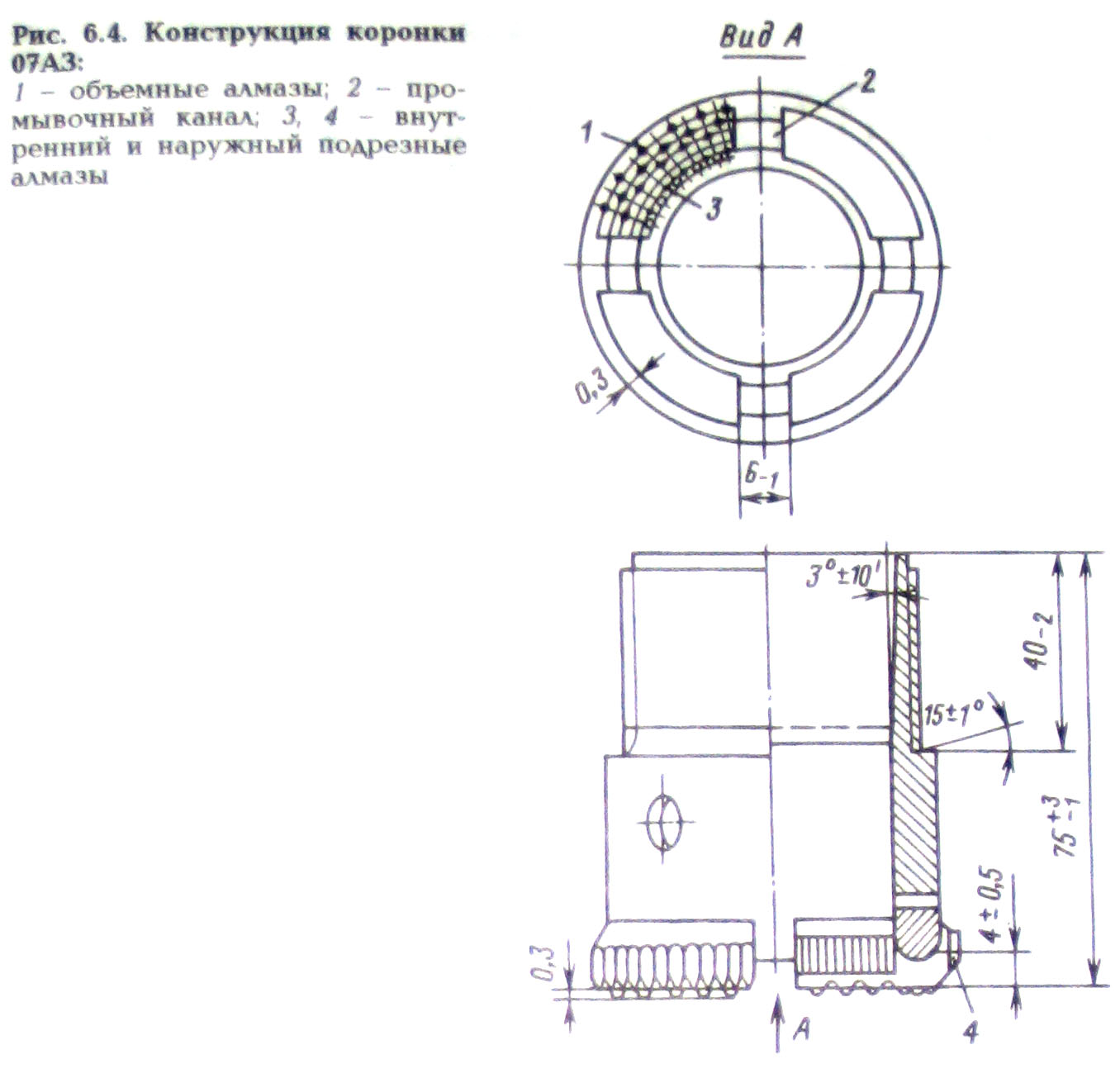

Коронка 07 A3 (рис. 6.4) предназначена для бурения малоабразивных и абразивных плотных, монолитных, среднезернистых горных пород, преимущественно VII - IX , реже X категории по буримости. Износостойкость матрицы составляет 20-25 HRC . Способ изготовления коронок - холодное прессование в стальных пресс-формах, которые имеют лунки под алмазы, с последующей пропиткой в графитовых формах. Зернистость объемных алмазов 60-20 шт/кар, а подрезных - 30-20 и 40-30 шт/кар.

Объемные алмазы имеют заданную величину выпуска в пределах 25 % от линейного размера зерен. Боковая сторона матрицы ребристая. В ребрах установлены подрезные алмазы. Конструктивная особенность коронки - наличие на торце с тыльной стороны алмазов каплевидного выступа, предохраняющего алмаз от преждевременного скалывания. Коронка А4ДП имеет закругленный профиль и твердую матрицу с повышенной адгезией к алмазам. Выпуск резцов на торце составляет 30 % от среднего диаметра алмазов, что обеспечивает высокую скорость бурения и улучшает очистку забоя от шлама. Применение полированных алмазов повышает стойкость коронки на 40-50 % и механическую скорость бурения на 20-30 % по сравнению с коронками 05A3 и 07A3. Зерни стость объемных алмазов составляет 10-60 шт/кар, подрезных - 20-40 шт/кар. Подрезные алмазы расположены в продольных ребрах. Коронка применяется в горных породах малой и средней абразивности, а также в абразивных, плотных, монолитных средней и крупной зернистости V 7 I - X категорий по буримости.

Коронки КАТ по конструкции и способу изготовления аналогичны коронкам А4ДП и отличаются от них только шириной матрицы, которая уменьшена до 7 мм. Эти коронки применяются в горных породах малой и средней абразивности, плотных, монолитных VIII - X категории по буримости.

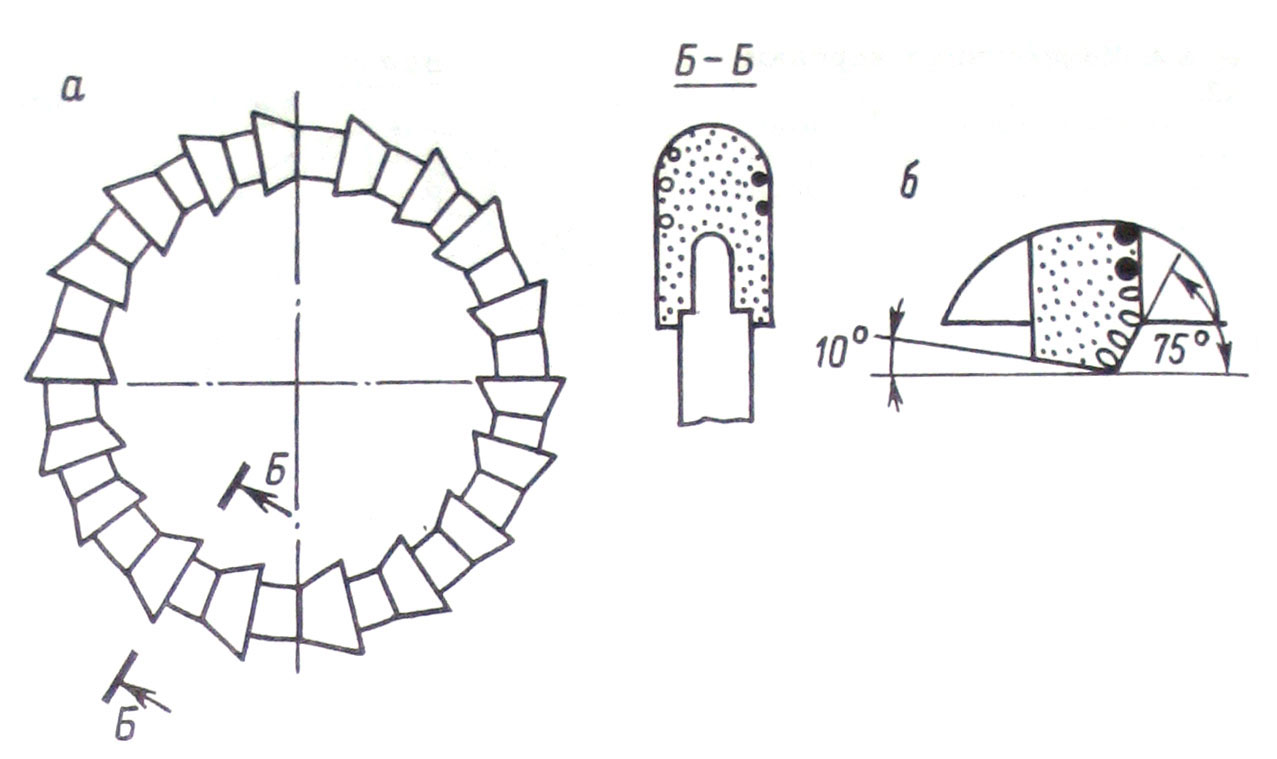

Рис. 6.5. Конструкция коронки 16АЗ -СВ (а) и профиль зуба (б)

Коронки зубчатого типа 16АЗ-СВ (рис. 6.5) предназначены для бурения в породах V - VII категорий по буримости. В этих коронках матрица представлена в виде зубцов. Каждый зуб образован конусообразной поверхностью и в плане имеет трапецеидальную форму. Большое основание - это режущая кромка, армированная по поверхности крупными алмазами. Профиль зуба образует с забоем передний угол 75° и задний 10°. Вершина каждого зуба армирована по всему объему импрегнированными алмазами зернистостью 200-120 шт/кар. Они предохраняют крупные алмазы от преждевременного износа, сколов и выпадения, а при встрече более твердых пропластков горных пород эффективнее их разрушают.

Внутри каждого зуба имеется пикообразный стальной выступ, являющийся продолжением корпуса коронки. Коронка 16АЗ-СВ насчитывает от 18 до 36 зубцов. Наличие большого числа породоразрушающих зубцов, имеющих большую величину выпуска, создает благоприятные условия для очистки забоя от шлама при бурении в породах невысоких категорий по буримости. В этих породах коронка обеспечивает более высокие механические скорости бурения, чем твердосплавные. Для армирования коронок применяются дробленые природные или синтетические алмазы XXXIV группы, подгруппы б, зернистостью 20-10 и 12-8 шт/кар. Техническая характеристика коронок 16АЗ-СВ приведена в табл. 6.14.

"Разведочное бурение" / А.Г. Калинин, О.В. Ошкордин, В.М. Питерский, Н.В. Соловьев, "Недра" М 2000
