ОДНОСЛОЙНЫЕ КОРОНКИ С АЛМАЗАМИ БЕЗ ЗАДАННОГО ВЫПУСКА

Коронки типа 01АЗ и 01А4 предназначены для бурения горных пород VIII - IX категорий по буримости. Коронки 01 A3 имеют нормальную матрицу твердостью HRC 20-25.

Они применяются для бурения нетрещиноватых, плотных, монолитных пород малой и средней абразивности. Коронки 01А4 имеют твердую матрицу ( HRC 30-35) и используются для бурения плотных монолитных и слабо трещиноватых абразивных пород. Коронки изготавливают методом холодного прессования в стальных пресс-формах с последующей пропиткой цветным металлом.

Для армирования коронок в качестве объемных алмазов используются алмазы XV группы, подгруппы а, и XXXV группы, подгруппы а, зернистостью 90-20 шт/кар. В качестве подрезных алмазов применяются кристаллы XV группы, подгруппы а, и алмазы XXXIV группы, подгрупп а, б, в зернистостью 60-10 шт/кар. В этих коронках также может быть использовано дробленое зерно синтетических алмазов АРСЗ. В этом случае к индексу коронки добавляются буквы СВ. Конструкция этих коронок приведена на рис. 6.6, а их техническая характеристика в табл. 6.16.

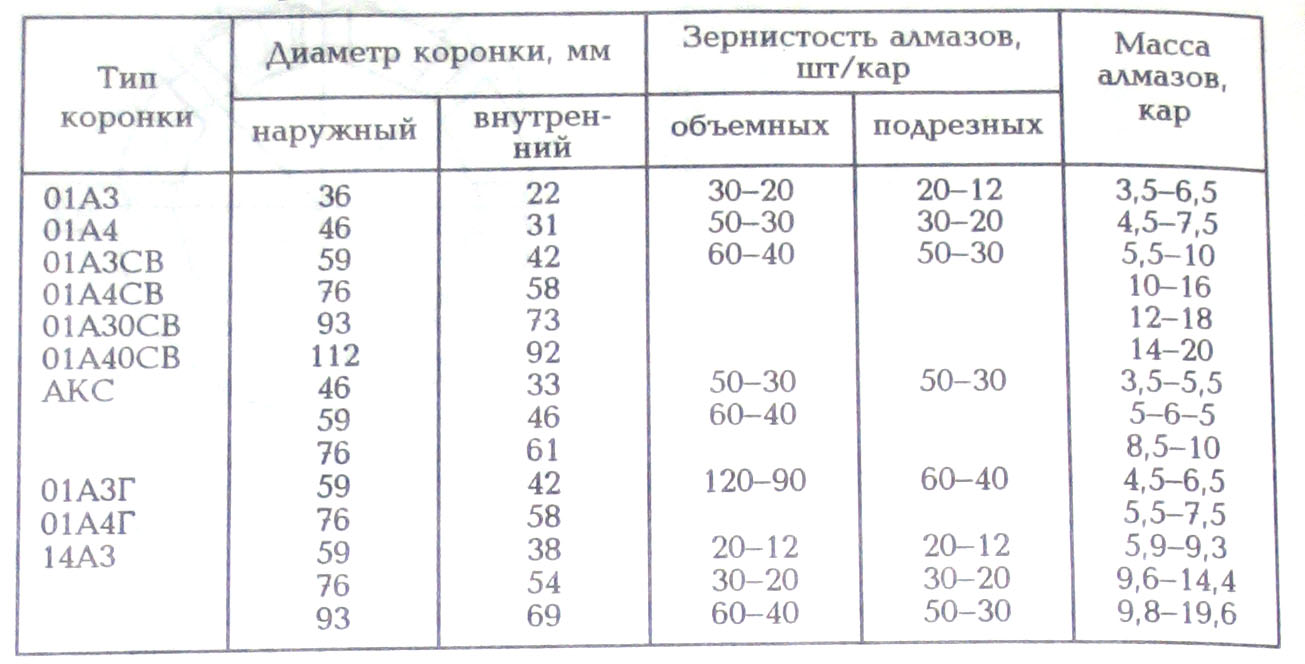

Таблица 6.16

Техническая характеристика коронок без заданного выпуска алмазов

Коронки 01АЗГ и 01А4Г по конструкции и области применения аналогичны коронкам 01АЗ и 01А4. Отличительной особенностью этих коронок является качество объемных алмазов. Объемные алмазы гранулированы с зернистостью 120-90 шт/кар. Техническая характеристика коронок приведена в табл. 6.15.

Коронки 14АЗ предназначены для бурения малоабразивных трещиноватых пород VIII - IX категорий по буримости. Эти коронки имеют утолщенную матрицу нормальной износостойкости. Коронки изготавливаются методом холодного прессования в стальных пресс-формах с последующей пропиткой цветным металлом. Для армирования коронок используются в качестве объемных алмазы XV группы, подгруппы а или XXXV группы, подгруппы а, зернистостью 30-20 или 40-30 шт/кар.

Подрезные алмазы имеют кристаллы XV группы, подгруппы а или XXXIV группы, подгрупп а, б, в, зернистостью 30-20 шт/кар. Техническая характеристика коронок 14АЗ приведена в табл. 6.15.

Коронки АКС предназначены для бурения горных пород VIII—IX категорий по буримости, плотных, монолитных малой и средней абразивности. Ширина матрицы уменьшена, матрица имеет нормальную износостойкость ( HRC 20-25). Для армирования используются алмазы XV группы, подгруппы а, а также XXXV группы, подгруппы а. Для подрезных алмазов используются овализованные природные и синтетические алмазы. Зернистость алмазов 50-30 или 60-40 шт/кар. Техническая характеристика коронок АКС приведена в табл. 6.15.

"Разведочное бурение" / А.Г. Калинин, О.В. Ошкордин, В.М. Питерский, Н.В. Соловьев, "Недра" М 2000
