ИМПРЕГНИРОВАННЫЕ КОРОНКИ

Импрегнированные коронки предназначены для бурения весьма твердых абразивных и трещиноватых пород IX - XII категорий по буримости. К ним относятся стандартные коронки 02ИЗ, 02И4, 03И5, И4ДП, КИТ, ИКС, БС-03, БС-04. Все импрегнированные коронки изготавливают методом холодного прессования в металлических или графитовых пресс-формах с последующей пропиткой цветным металлом. Только коронку 03И5 изготавливают способом горячего прессования.

Для армирования коронок в качестве объемных алмазов используются алмазы XV группы, подгруппы в или XXXV группы, подгруппы а, зернистостью 600-120 шт/кар. Для подрезных алмазов используются кристаллы XV группы, подгруппы а или XXXV группы, подгруппы б, зернистостью 90-30 шт/кар. Также применяются порошки синтетических алмазов АРСЗ, АРС4 и монокристаллические алмазы АС50, АС65, АС80.

В импрегнированных коронках объемные алмазы укладываются слоями, количество которых достигает 8-15, взаимно перекрывающих друг друга. В результате этого достигается самозатачиваемость коронки и равномерность механической скорости бурения. Высота алмазного слоя обычно не превышает 6 мм. Для армирования импрегнированных коронок применяются мелкие объемные алмазы, выпуск которых из матрицы составляет около 0,04-0,07 мм. Поэтому такие алмазы чувствительны к абразивному износу. Чтобы повысить эффективность разрушения горных пород импрегнированными коронками ведутся работы по созданию коронок с мягкими матрицами ( HRC 15-20 и 10-15).

Коронка 02ИЗ предназначена для бурения малоабразивных плотных горных пород IX - XII категорий по буримости. Для бурения абразивных плотных, слаботрещиноватых пород IX - XII категорий по буримости рекомендуются коронки И4ДП. В качестве объемных алмазов используются полированные алмазы.

Коронки 02ИЗГ и 02И4Г выпускаются с гранулированными алмазами. В основу технологии гранулирования алмазов положен метод покрытия алмазных зерен порошком шихты. Вначале зерно алмазов покрывают слоем клея, а затем пересыпают порошком шихты до тех пор, пока не будет достигнута нужная толщина слоя. Грануляция позволяет равномерно распределять алмазы в матрице. Металлическая пленка предохраняет алмазы от графитизации при нагреве во время пропитки.

Коронки БС-03 и БС-04 выпускаются с гранулированными алмазами (синтетическими монокристаллами), а в качестве подрезных используются вставки из сверхтвердого материала славутича или твесала. Коронки предназначены для бурения твердых, слаботрещиноватых горных пород IX - XII категорий по буримости.

Коронки КИТ и ИКС предназначены для бурения плотных, монолитных, однородных по составу горных пород X - XI категорий по буримости. Коронки имеют матрицу с повышенной адгезией к алмазам. В коронках ИКС применяются утонченные матрицы нормальной твердости со специальным кернорвательным устройством. Коронки оснащены дроблеными алмазами XXXV группы, подгруппы а, зернистостью 400-200 шт/кар, в качестве подрезных используются алмазы зернистостью 40-9 шт/кар.

Техническая характеристика импрегнированных коронок приведена в табл. 6.18.

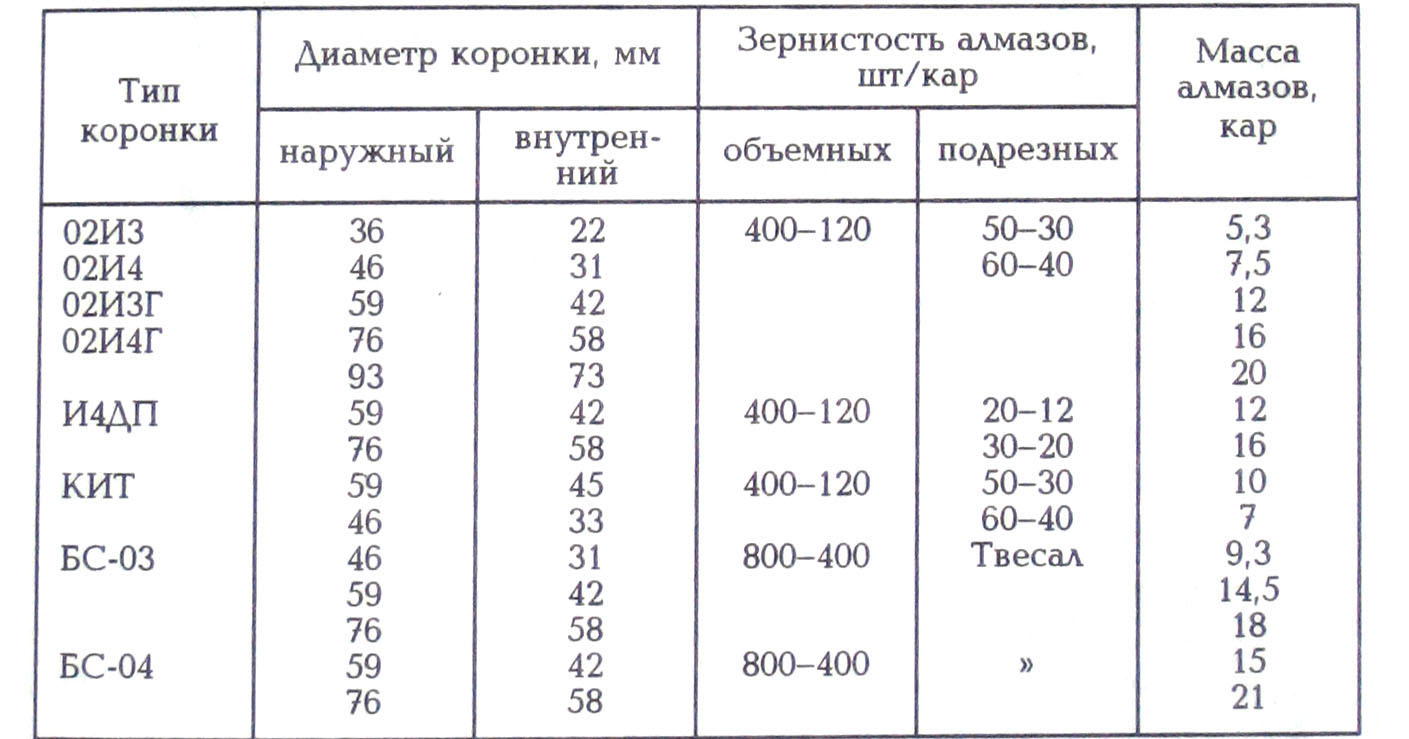

Таблица 6.18

Техническая характеристика импрегнированных коронок

Для бурения скважин при разведке на твердые полезные ископаемые: уголь, полиметаллические и железные руды, горно-химическое сырье, а также для бурения структурных гидрогеологических и специальных скважин СКБ ВПО «Геотехника» разработаны буровые порошки, армированные синтетическими поликристаллическими алмазами высокой износостойкости типов АРСЗ и АРК4. Развитая промывочная система коронок дает возможность вести бурение с промывкой как водой, так и вязкопластичными промывочными жидкостями. Конструкция подрезной части коронок обеспечивает надежную калибровку стенок скважин и исключает необходимость разбуривания или применения расширителей.

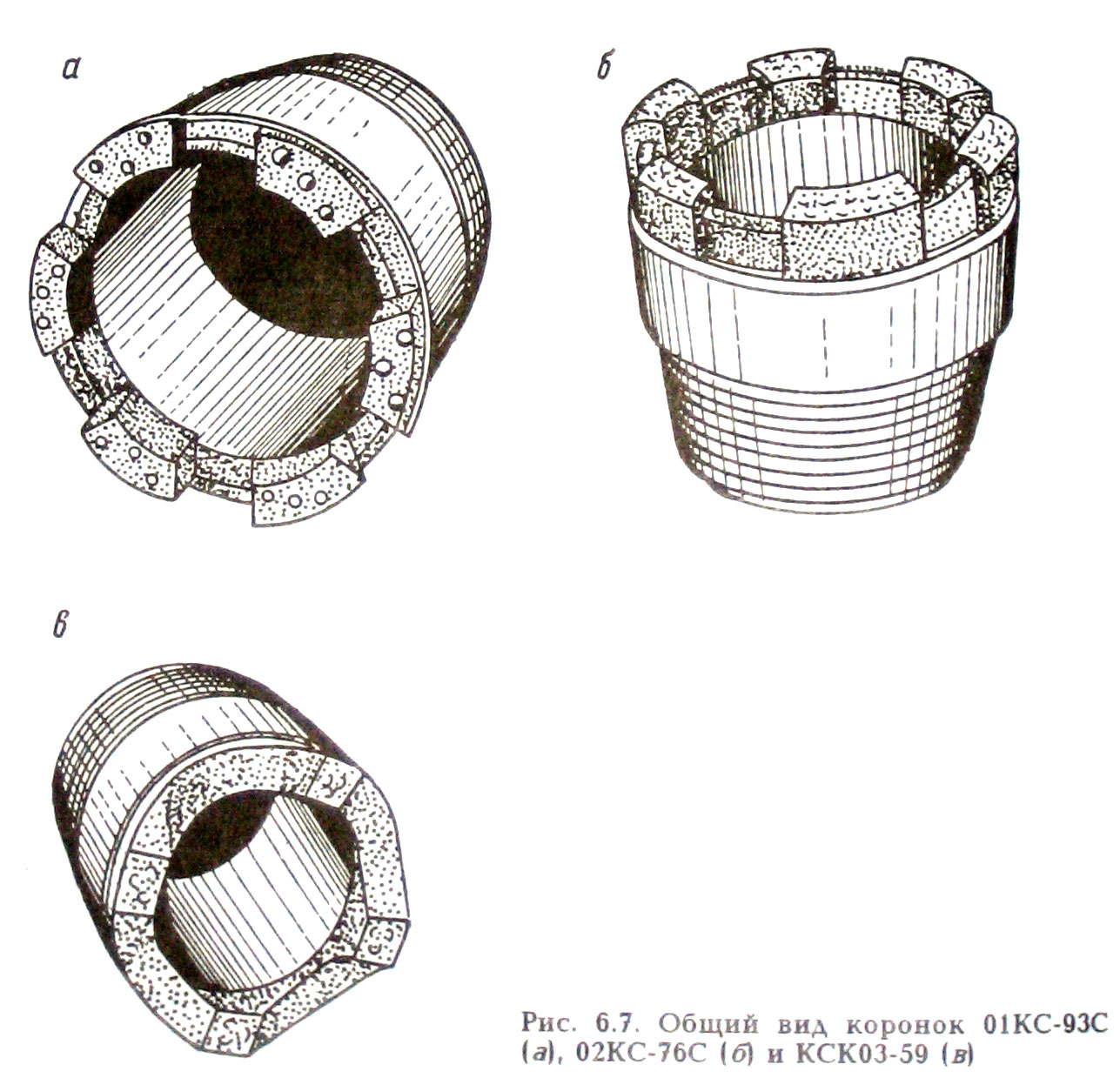

Коронки типа 01 КС (рис. 6.7, а) предназначены для бурения малоабразивных монолитных и слаботрещиноватых перемежающихся по твердости горных пород. В качестве объемных используются поликристаллические алмазы СВСП, а в качестве подрезных АРСЗ. Коронки типа 02КС и КСК03 (рис. 6.7, б и в) предназначены для бурения абразивных, монолитных и трещиноватых, перемежающихся по твердости и абразивности горных пород. Объемные и подрезные алмазы в коронках типа 02КС представлены АРСЗ. У коронок типа КСКОЗ объемный и подрезной слои армируются алмазами АРК4.

"Разведочное бурение" / А.Г. Калинин, О.В. Ошкордин, В.М. Питерский, Н.В. Соловьев, "Недра" М 2000
